三相異步電動機幾種調速方式

三相異步電動機的七種調速方式及其特點,指明其適用的場合、情況。

    三相異步電動機轉速公式為：

    n=60f/p(1-s)

    從上式可見，改變供電頻率f、電動機的極對數p及轉差率s均可太到改變轉速的目的。從調速的本質來看，不同的調速方式無非是改變交流電動機的同步轉速或不改變同步轉兩種。

    在生產機械中廣泛使用不改變同步轉速的調速方法有繞線式電動機的轉子串電阻調速、斬波調速、串級調速以及應用電磁轉差離合器、液力偶合器、油膜離合器等調速。改變同步轉速的有改變定子極對數的多速電動機，改變定子電壓、頻率的變頻調速有能無換向電動機調速等。

    從調速時的能耗觀點來看，有高效調速方法與低效調速方法兩種：高效調速指時轉差率不變，因此無轉差損耗，如多速電動機、變頻調速以及能將轉差損耗回收的調速方法（如串級調速等）。有轉差損耗的調速方法屬低效調速，如轉子串電阻調速方法，能量就損耗在轉子回路中；電磁離合器的調速方法，能量損耗在離合器線圈中；液力偶合器調速，能量損耗在液力偶合器的油中。一般來說轉差損耗隨調速范圍擴大而增加，如果調速范圍不大，能量損耗是很小的。

    一、變極對數調速方法

    這種調速方法是用改變定子繞組的接紅方式來改變籠型電動機定子極對數達到調速目的，特點如下：

    具有較硬的機械特性，穩定性良好；

    無轉差損耗，效率高；

    接線簡單、控制方便、價格低；

    有級調速，級差較大，不能獲得平滑調速；

    可以與調壓調速、電磁轉差離合器配合使用，獲得較高效率的平滑調速特性。

    本方法適用于不需要無級調速的生產機械，如金屬切削機床、升降機、起重設備、風機、水泵等。

    二、變頻調速方法

    變頻調速是改變電動機定子電源的頻率，從而改變其同步轉速的調速方法。變頻調速系統主要設備是提供變頻電源的變頻器，變頻器可分成交流－直流－交流變頻器和交流－交流變頻器兩大類，目前國內大都使用交－直－交變頻器。其特點：

    效率高，調速過程中沒有附加損耗；

    應用范圍廣，可用于籠型異步電動機；

    調速范圍大，特性硬，精度高；

    技術復雜，造價高，維護檢修困難。

    本方法適用于要求精度高、調速性能較好場合。

    三、串級調速方法

    串級調速是指繞線式電動機轉子回路中串入可調節的附加電勢來改變電動機的轉差，達到調速的目的。大部分轉差功率被串入的附加電勢所吸收，再利用產生附加的裝置，把吸收的轉差功率返回電網或轉換能量加以利用。根據轉差功率吸收利用方式，串級調速可分為電機串級調速、機械串級調速及晶閘管串級調速形式，多采用晶閘管串級調速，其特點為：

    可將調速過程中的轉差損耗回饋到電網或生產機械上，效率較高；

    裝置容量與調速范圍成正比，投資省，適用于調速范圍在額定轉速70％－90％的生產機械上；

    調速裝置故障時可以切換至全速運行，避免停產；

    晶閘管串級調速功率因數偏低，諧波影響較大。

    本方法適合于風機、水泵及軋鋼機、礦井提升機、擠壓機上使用。

    四、繞線式電動機轉子串電阻調速方法

    繞線式異步電動機轉子串入附加電阻，使電動機的轉差率加大，電動機在較低的轉速下運行。串入的電阻越大，電動機的轉速越低。此方法設備簡單，控制方便，但轉差功率以發熱的形式消耗在電阻上。屬有級調速，機械特性較軟。

    五、定子調壓調速方法

    當改變電動機的定子電壓時，可以得到一組不同的機械特性曲線，從而獲得不同轉速。由于電動機的轉矩與電壓平方成正比，因此*大轉矩下降很多，其調速范圍較小，使一般籠型電動機難以應用。為了擴大調速范圍，調壓調速應采用轉子電阻值大的籠型電動機，如**調壓調速用的力矩電動機，或者在繞線式電動機上串聯頻敏電阻。為了擴大穩定運行范圍，當調速在2：1以上的場合應采用反饋控制以達到自動調節轉速目的。

    調壓調速的主要裝置是一個能提供電壓變化的電源，目前常用的調壓方式有串聯飽和電抗器、自耦變壓器以及晶閘管調壓等幾種。晶閘管調壓方式為*佳。調壓調速的特點：

    調壓調速線路簡單，易實現自動控制；

    調壓過程中轉差功率以發熱形式消耗在轉子電阻中，效率較低。

    調壓調速一般適用于100KW以下的生產機械。

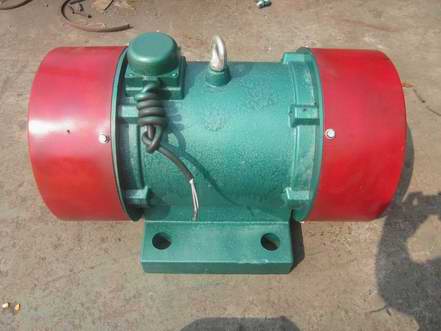

新鄉市三鑫電機制造有限公司主營：振動電機 yzs振動電機 YZO振動電機 YZU振動電機 JZO振動電機 XVMA振動電機VB振動電機 ZFB倉壁振動器 YCT調速電機
